Ce tipuri de interfețe are cablul de camere cheie?

Ce tipuri de interfețe are cablul de camere cheie?

Ca lume - producător de echipamente de viziune a mașinilor, camerele industriale ale Keyence sunt utilizate pe scară largă în câmpuri precum inspecția automată, controlul calității și măsurarea preciziei. Cablurile care conectează camerele Keyence Vision sunt cruciale, iar diferite tipuri de interfață sunt potrivite pentru diferite dispozitive și scenarii de aplicații. Acest articol va introduce tipurile comune de interfață ale cablului camerei cheie pentru a vă ajuta să alegeți soluția de conectare potrivită.

1. Interfață USB (USB 3.0 / USB 2.0)

Dispozitive aplicabile: camere de vedere Keyence Vision (cum ar fi CV - X, XG - seria X)

Caracteristici:

HIGH - Transmisie de date de viteză: USB 3.0 acceptă până la 5 Gbps, adecvat pentru camerele de rezoluție High -.
Plug and Play: ușor de conectat, nu sunt necesare setări suplimentare.
Tip de conector: tip USB - a, USB Type - B, Micro USB, USB Type - c.

2. Interfață GIGE (Gigabit Ethernet, RJ45 și M12 D - cod)

Dispozitive aplicabile: camere de vedere cu viziune Keyence Gige

Caracteristici:

Long - Transmisie distanță: acceptă transmiterea datelor la 100 de metri, potrivită pentru sisteme mari de inspecție industrială -.
Interferență anti --}: adecvat pentru medii industriale, adoptă proiectarea industrială - de protecție de grad.
Tip conector: rj45, m12 d - cod (cablu ecranat CAT6 sau CAT6A Ethernet).

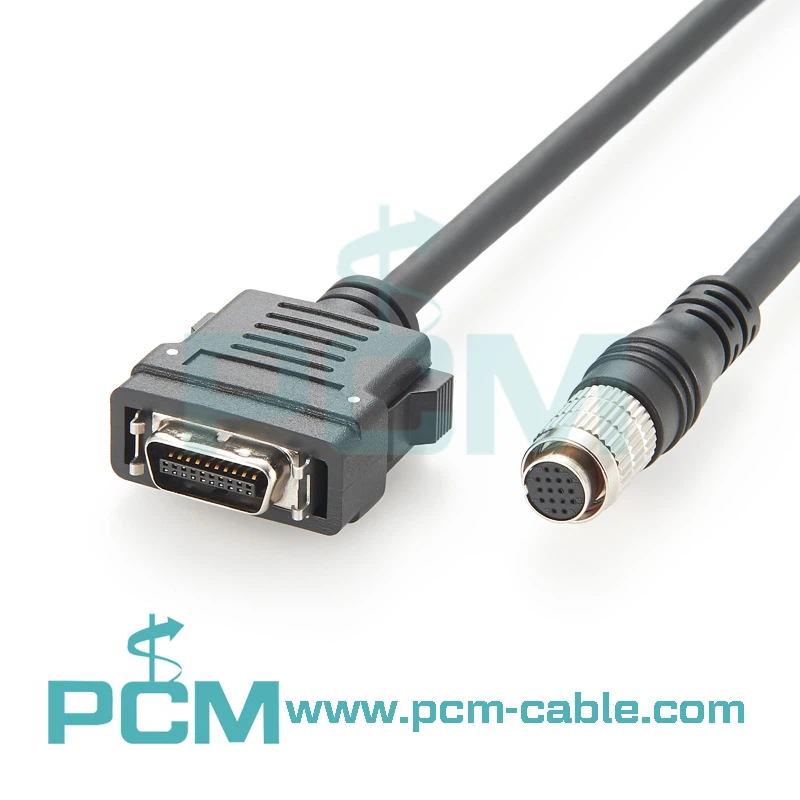

High-Performance Flexible Camera Cable Compatible with KEYENCE CA-CN3R for CV-X Series Vision System CA-CN5 CA-CN5R CA-CN5L

3. Interfață de legătură a camerei

Echipament aplicabil: Keyence High - Sistem de inspecție vizuală de viteză

Caracteristici:

Ultra - High - Transmisie de date de viteză: adecvat pentru rata de cadru ridicată și camerele de rezoluție ridicate -.
Interfață standardizată: acceptă configurații de bază, medii și complete pentru a satisface cerințele de date diferite.
Tip conector: MDR 14pin, MDR 20pin.

4. Interfață Coaxpress (CXP)

Echipament aplicabil: Keyence High - Rezoluție Camere industriale

Caracteristici:

Ultra - HIGH - Transmisie de viteză: acceptă 6,25Gbps ~ 12.5Gbps rate, potrivite pentru inspecție de rezoluție Ultra -} -.
Single - Alimentare de cablu: simplifică cablarea și reduce cerințele suplimentare de alimentare.
Tipul conectorului: interfață coaxială BNC.

5. Interfață Hirose (HR10 /HR25)

Echipament aplicabil: Conexiunea I/O a sistemului vizual Keyence

Caracteristici:

Small High - Conector de densitate: pentru transmisia semnalului dispozitivului compact.
Mecanism de blocare: stabil și fiabil pentru a preveni slăbirea.
Tipul conectorului: Hirose HR10, HR25 (utilizat mai ales pentru I/O și semnale de control).

CB-A07 CB-A2 CB-A5 CB-A10 CB-A20 CB-A30 KEYENCE LK-G5000 Series Compatible High-Precision Head-Controller Cable

6. IX Interfață industrială

Echipament aplicabil: sistem de viziune cheie

Caracteristici:

Mai mic și mai compact decât RJ45: economisește spațiu și este potrivit pentru echipamente mici.
Durabilitate ridicată: mai multă vibrație - rezistentă decât interfețele Ethernet tradiționale.
Tipul conectorului: IX A - tasta IX B -.

7. M12 Interfață (x - cod / d - cod / a - cod)

Echipamente aplicabile: camere industriale cheie (în special aplicații impermeabile și rezistente la praf)

Caracteristici:

Industrial - Protecție grad: Potrivit pentru medii dure, impermeabile și rezistente la praf.
Diferite coduri sunt potrivite pentru diferite funcții:

M12 X - cod: adecvat pentru High - Speed Ethernet (rețea gigabit).
M12 D - cod: adecvat pentru 100m Ethernet.
Cod M12 A -: utilizat pentru semnalul I/O și transmisia de putere.

Tipul conectorului: M 12 4/5/8 Conector pin.

Keyence Vision Sensor Head Cable Machine Vision Sensor head to amplifier cable

Cum să alegeți cablul de cameră pentru cheia potrivită?

Confirmați tipul de interfață al camerei: Diferite modele de camere de viziune Keyence folosesc diferite metode de conectare.
Luați în considerare cerințele de transmisie: Coaxpress sau Camera Link este potrivită pentru rezoluția High - și aplicații de inspecție de viteză -}; GIGE este potrivit pentru transmisia de distanță lungă -.
Cerințe de mediu: Interfețele M12, IX industriale și hirose sunt preferate în mediile industriale pentru a asigura stabilitatea și durabilitatea.
Alimentarea cu energie electrică și transmisia semnalului: Unele interfețe (cum ar fi cod Coaxpress și M12 A {- cod de suportare, care poate reduce cablarea suplimentară.

Dacă sunteți în căutarea cablurilor de calitate - compatibile cu camerele de viziune Keyence, vă rugăm să vizitațiCablu premierPentru mai multe detalii despre produs.
